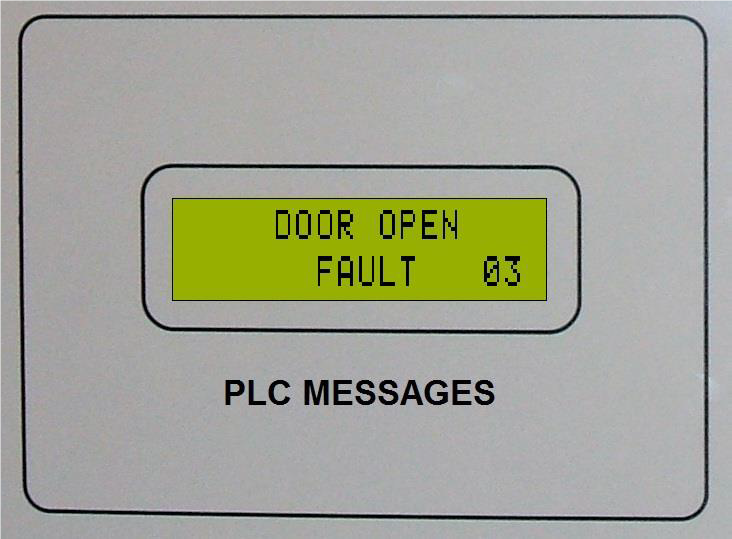

Este mensaje de error aparece cuando una de las puertas del convertidor se abre. Cuando aparece un mensaje de error, el sistema se protege así mismo y el interruptor principal «Breaker Principal» se salta a posición OFF.» Hay que verificar que todas las puertas están cerradas del convertidor. De lo contrario, el interruptor principal «Breaker Principal» no se puede armar a menos que este error se ha corregido. Después de la corrección el operador debe pulsar «RESET»

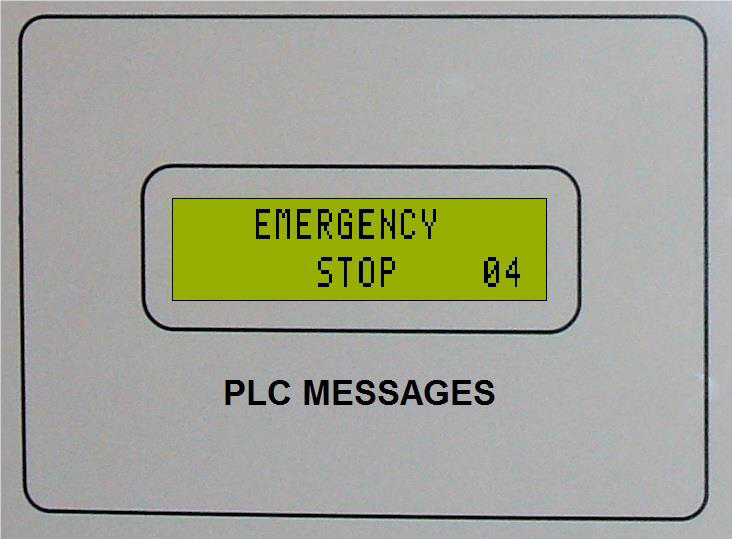

Este mensaje de falla aparecerá cuando “BOTON DE EMERGENCIA DE PARADA” es presionado por alguna razón (en emergencia o apagado del convertidor de manera normal) o una de las puertas del convertidor es abierta.
Después de este mensaje el sistema apaga el interruptor de potencia por prevención. Si el botón de parada de emergencia no es presionado, las puertas del panel convertidor deben ser controladas. El interruptor de potencia no podrá ser activado de nuevo hasta que no se solucione este problema. Después de corregirlo, el botón “RESET”, debe ser presionado.
Este mensaje aparece cuando la corriente absorbida de la entrada, de las tres fases está por encima de los límites. Un cortocircuito puede ocurrir en el rectificador o inversor ocasionando este mensaje.
El sistema hace que el inversor se desconecte y el interruptor principal como medida de seguridad. Como resultado de ello, se evita los daños en los circuitos del convertidor debido a la extrema actual.
Cuando aparezca este mensaje; verifique la integridad de tiristores y circuitos del convertidor deben ser controlados, ya que puede causar una corriente extrema.

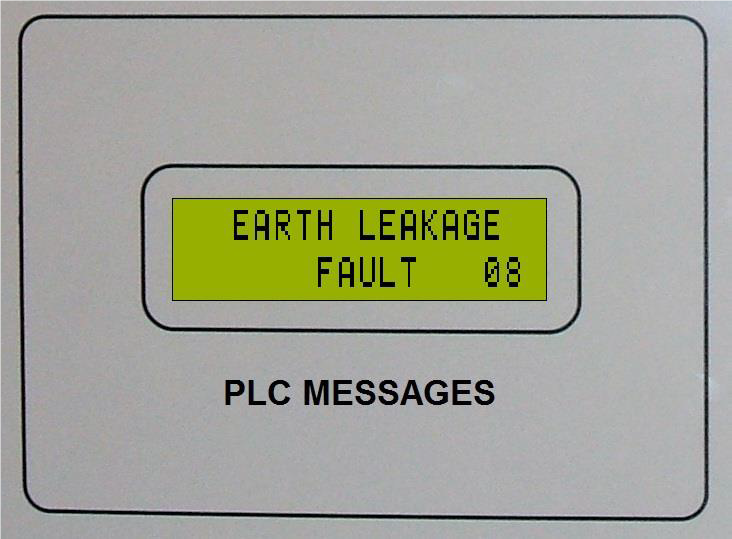

DESCONEXIÓN A TIERRA Ó FUGA A TIERRA (SENSIBILIDAD). Este mensaje de fallos aparecerá cuando el aislamiento de la unidad de potencia empiece a apagarse o la cubierta metálica se deslice y haga contacto con la superficie o el metal haga contacto con la bobina del horno. El control de esta falla está activado siempre en caso de que haya una fuga en la conexión a tierra.
Este es el peor escenario que se puede presentar. Para este caso, se presentó por mal acomodamiento de la chatarra durante el proceso de la sinterización. SIEMPRE DEBEMOS VER EL METAL LIQUIDO
Si el valor de la fuga en el circuito es muy alto en la pantalla “Fugas de tierra” esto causara la detención del convertidor. Cuando esta falla aparezca, el interruptor de poder se apagará.
Reduzca los rangos de sensibilidad del botón “SENSIBILIDAD DE CONEXIÓN A TIERRA” en la parte izquierda el inversor. Si aun así sigue fallando, deberá encontrar la razón. Las probables razones son:

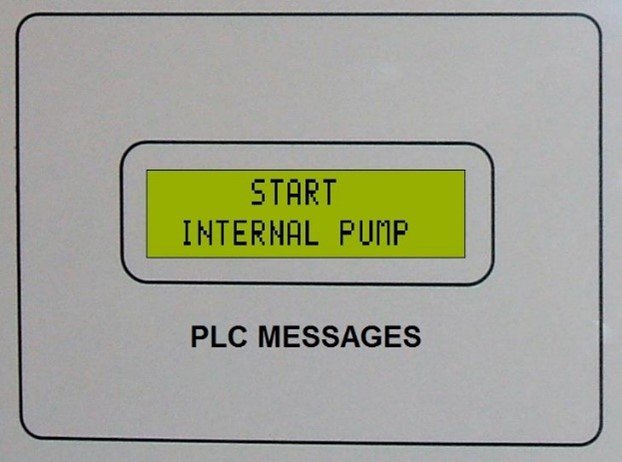

Este mensaje aparece en una situación como esta:
Aunque la llave del agua interna este abierta, la bomba de agua interna no funciona. Controle la unidad de alimentación de agua, fusibles y termostatos del equipo de la bomba.

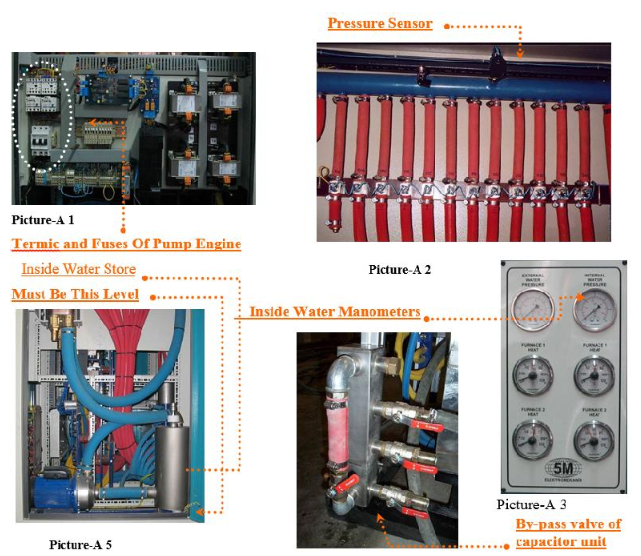

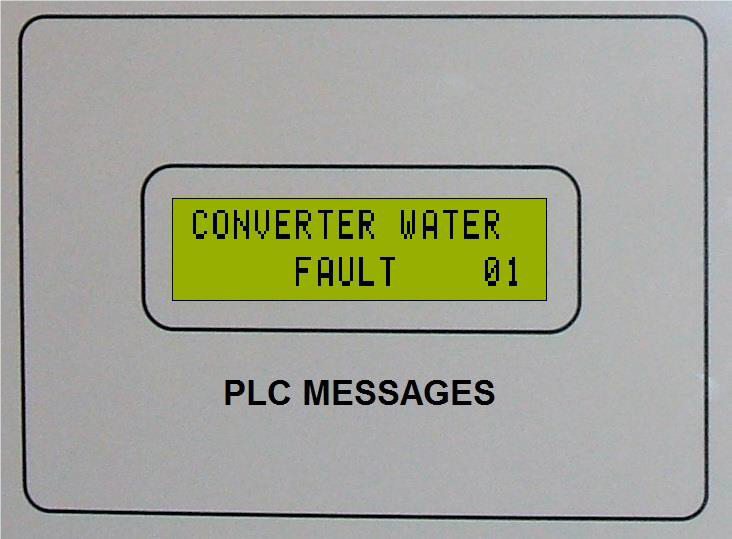

(figura A – 1) El interruptor de potencia no se puede encender previo a solucionar este problema. Este mensaje aparece cuando hay un tope de temperatura en el sistema de enfriamiento del convertidor. Este mensaje advierte al usuario cuando la temperatura del agua en la línea que contiene uno de los controladores de temperatura o termostatos está por encima de 50 o 60°C. Controle los bloqueos o aumentos de temperatura en el agua del convertidor.

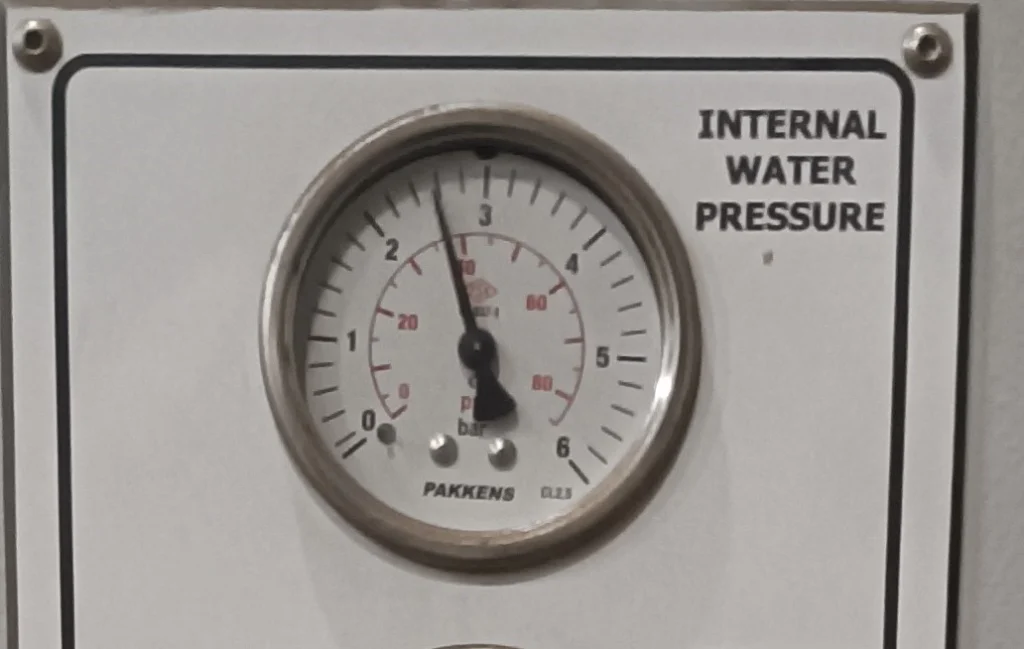

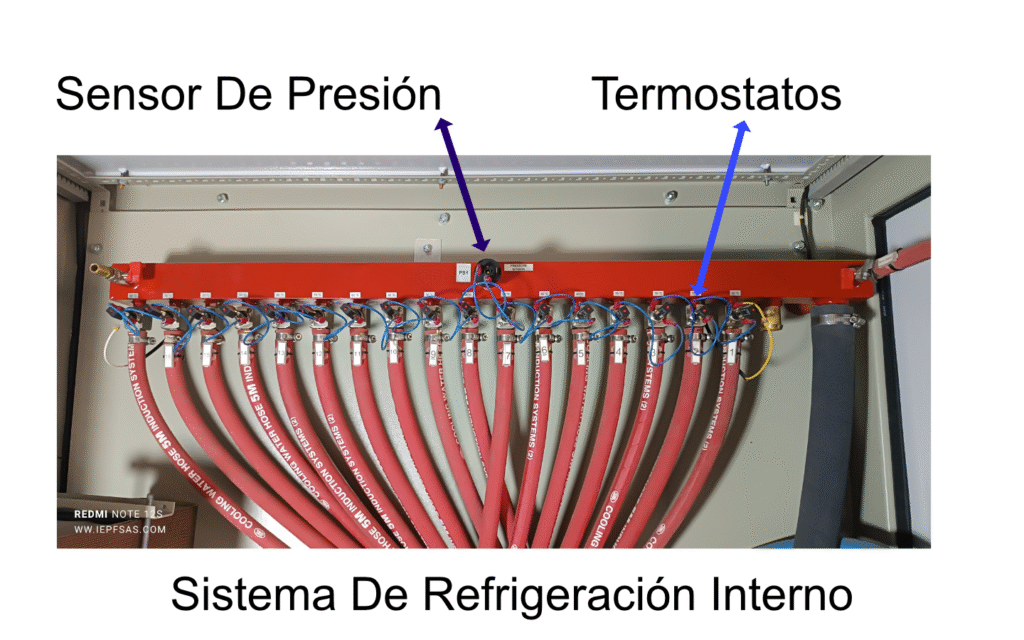

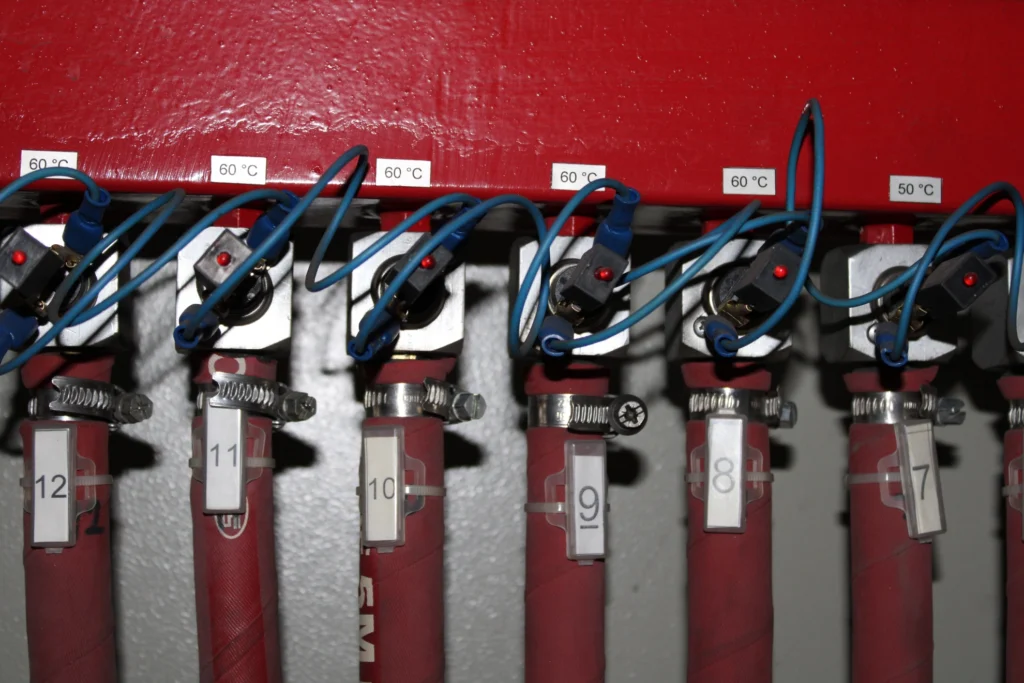

Los Termostatos que controlan la temperatura del agua (Figura A2), sensores de presión (siguiente figura A2). Controle la presión del agua interna en el manómetro (Figura A3). Controle los filtros de entrada de agua a la unidad de capacitancia (A4), conexiones hidráulicas y el nivel de agua en el tanque de agua.

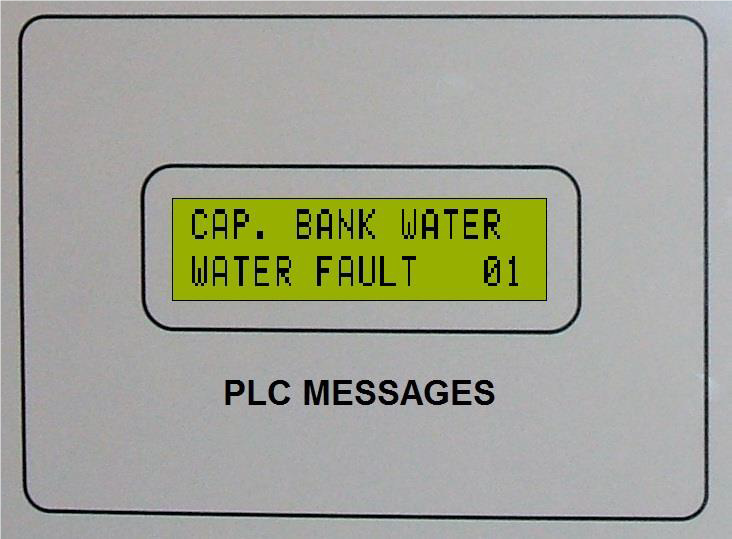

Este mensaje de fallos aparece cuando hay bloqueos o altas temperaturas en el sistema de enfriamiento del banco de condensadores.
Controle si hay algún bloqueo o alta temperatura en el historial que se muestra por parte de los termostatos, controlando también la temperatura del agua en el colector del capacitor.
Controle el manómetro del agua interna a presión. Controle los filtros de entrada de agua en el banco de condensadores, tubería de agua, nivel de agua en el tanque.

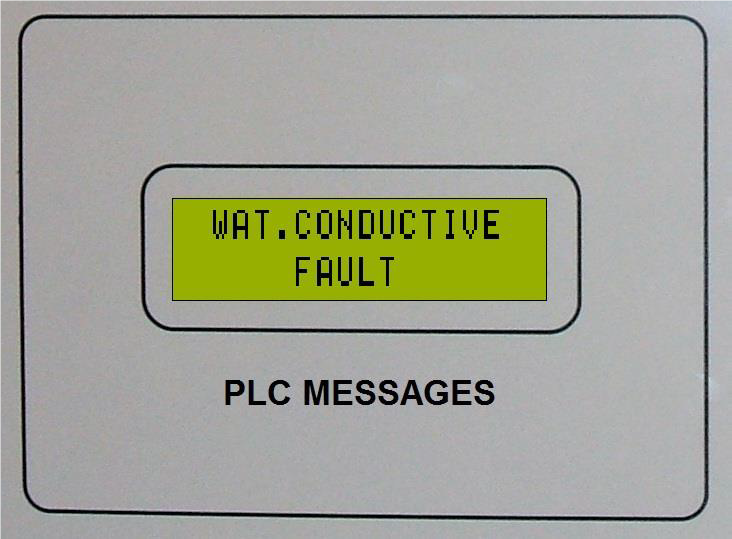

Esta falla aparece cuando la conductividad del agua aumenta.
Usualmente es un daño en el ionizado del agua y no causa la detención del sistema.
Solo advierte al usuario sobre el cambio del des ionizado en un corto tiempo. Si esto no se tiene en cuenta podrían presentarse bloqueos del sistema por electrolisis.
Cuando este mensaje aparece, nunca cambie el agua interna, cambie las resinas. Encender el equipo con este problema causa corrosiones en el agua y tendrá que ser cambiada en el final.
Después de encenderlo al final de la semana el equipo se bloqueará por el PLC. En ese momento solicite el servicio telefónico y a partir de esa llamada el equipo de IEPF intervendrá esta falla.

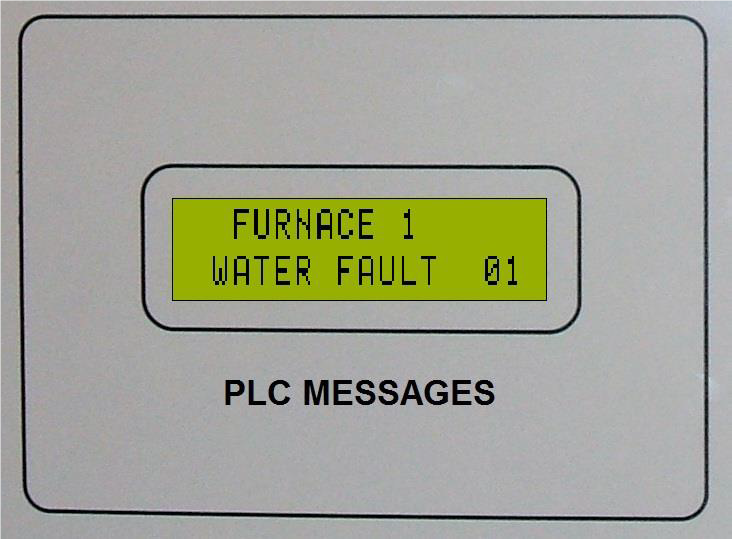

Este mensaje aparece cuando el agua del horno 1 es más caliente que el nivel necesario en el termostato o cuando no hay la suficiente agua en el interruptor de fluido. Controle el manómetro de agua externo y la Entrada de agua al horno 1. Controle si hay algún bloqueo o no si no hay nada, controle el termostato y el cable.
El PLC proporciona este mensaje de error como resultado de quemarse uno de los dos fusibles 50A que se encuentra en el supresor. Pulse el botón RESET después de cambiar el fusible fundido. Si el problema continúa durante mucho tiempo, debe ser atendido por el personal calificado que tiene la suficiente información sobre el proceso.
Este mensaje aparece para prevenir los posibles accidentes eléctricos y advertir al usuario o mecánico cuando el interruptor de poder no está apagado, aunque así deba ser.
Revise la bobina del breaker Principal. Revise en general el estado de este.
Este mensaje aparece cuando la corriente absorbida de las tres fases de entrada supera los límites. Un corto circuito ocurrido en el rectificador o inversor causará este mensaje.
El sistema desconecta el inversor y el interruptor de potencia como proceso de seguridad.
Como resultado es protegido el convertidor de daños causados por corriente extrema. Cuando este mensaje aparece, un corto circuito debe ser controlado o prevenido en los tiristores o el convertidor, porque esto puede causar alta corriente.
INPUT FASE FAIL / FALLA FASE DE ENTRADA. Este mensaje aparecerá para proteger los circuitos del convertidor cuando no hay ninguna o hay más de las 3 fases de voltaje de entrada. Cuando este mensaje aparece, controle el voltaje de entrada de la red, después que el voltaje se sostiene en niveles normales, el interruptor de potencia deberá apagarse, enseguida presione el botón de RESET y encienda el convertidor.

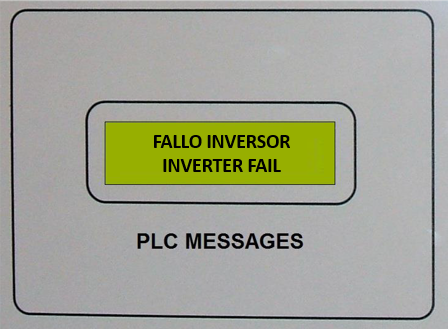

Fallo Inversor -Inverter Fail
Este mensaje de falla aparece cuando el circuito del inversor esta sobre exigido. Las razones pueden ser:

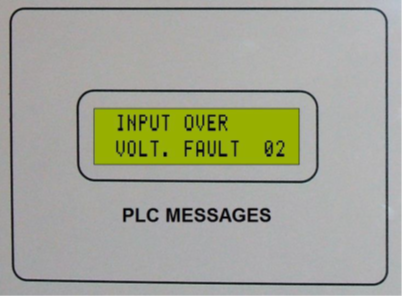

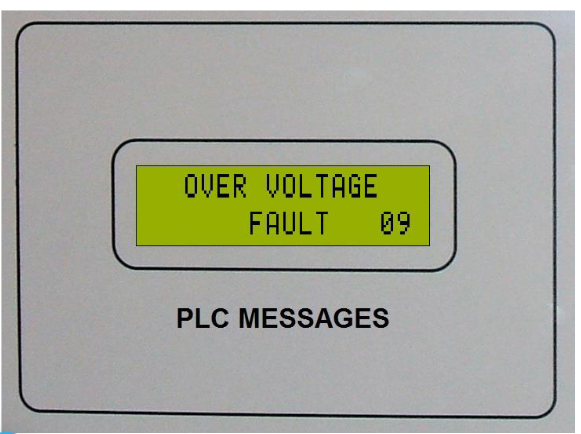

Este mensaje de fallas aparece cuando el inversor de salida de voltaje está en sus máximos niveles. Las posibles razones pueden ser: Insuficiente agua en los cables de poder:
La onda de voltaje supera las tolerancias de la red.

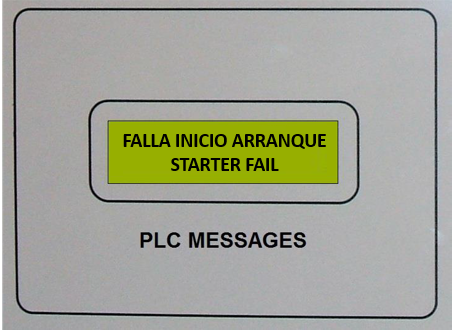

FALLA EN EL ENCENDIDO
Este mensaje puede aparecer cuando el circuito de encendido del inversor falla. Las posibles razones serían: Fallas en el encendido del condensador, cortocircuito causado por penetración del metal dentro de las bobinas, fallas en la retroalimentación del transformador, fallas en la configuración del circuito de encendido. Cuando este mensaje sea visto presionar el botón RESET, pero si aun así no funciona, un técnico experto debe intervenir después de 3 veces. Esta falla debe ser resuelta solo por técnicos expertos.

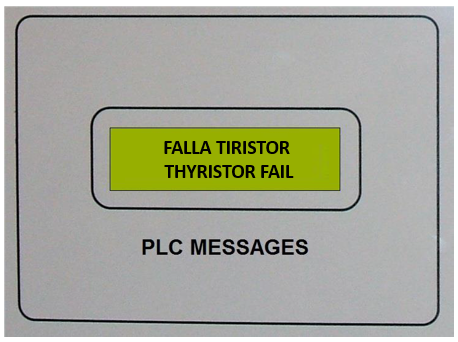

Este mensaje aparece cuando se presentan fallas en los tiristores. El control de los tiristores con multímetros es necesario para determinar el tiristor que está fallando. Después de tomar las medidas preventivas y desconectar la alimentación eléctrica se procede a medir la resistencia entre el ánodo y el cátodo de los tiristores con el multímetro.
El valor de esta resistencia no debe ser mayor a 20 KΩ en un tiristor normal. Si hay un corto circuito o baja resistencia esto significa que el tiristor esta dañado. Antes de cambiarlo, sea cuidadoso con el protocolo para desconectarlo. Cuando este mensaje sea visto presione el botón RESET pero si no funciona un técnico experto debe intervenir después de 3 veces. Esta falla debe ser resuelta solo por técnicos expertos.
